氣動測量儀的原理

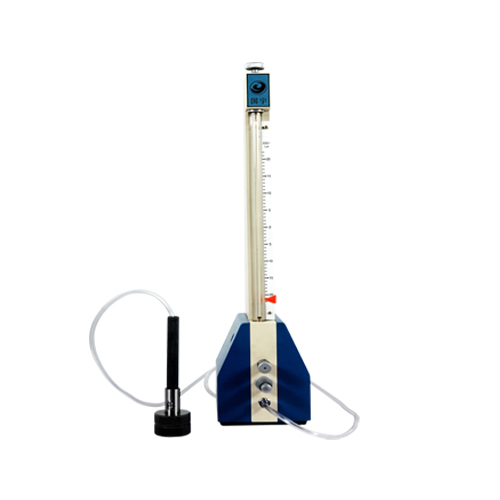

　　氣動測量?jī)x是通過與各種氣動測量頭或氣動測量裝置配套使用，用比較測量法對被測件的尺寸或形位參數進行精密測量。

　　氣動測測量方法是以壓縮空氣作為介質，利用空氣在管道中的流量或壓力隨管道的幾何尺寸和形狀變化的特性，將尺寸量或位移量轉換成流量或壓力的變化量，從而實現測量。氣動測量?jī)x按工作原理分為流量式、壓力式、流速式等。其中，壓力式氣動量?jī)x因易于發出信號，常用于主動測量；流量式、流速式適宜于靜態測量，多用作工序間檢測。

　　氣動測量?jī)x測量范圍

　　1、內徑和外徑

　　氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

　　2、直線度

　　氣動量?jī)x另一個常用的地方是用于動態測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

　　3、平面度

　　測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

　　4、平均值

　　多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

　　5、垂直度

　　用氣動量?jī)x測定一個工件的垂直度，比如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　6、槽寬

　　薄片狀的測頭能方便的測量出溝槽的尺寸，氣動量?jī)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

　　7、特殊圓表面

　　氣動量?jī)x能測量工件的圓度。針對兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了；如果被測物件是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

　　8、錐度

　　錐度的變化值可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jī)x輕易的測量到。

　　9、配合公差

　　針對兩個有公差配合要求的工件，氣動量?jī)x的放大器能夠分別顯示孔的尺寸值、軸的尺寸值和兩元件之間的間隙值，操作者只需通過讀出間隙值決定兩個元件是否具有了要求的配合尺寸。

氣動量?jī)x還可以非標檢測各種產品參數
